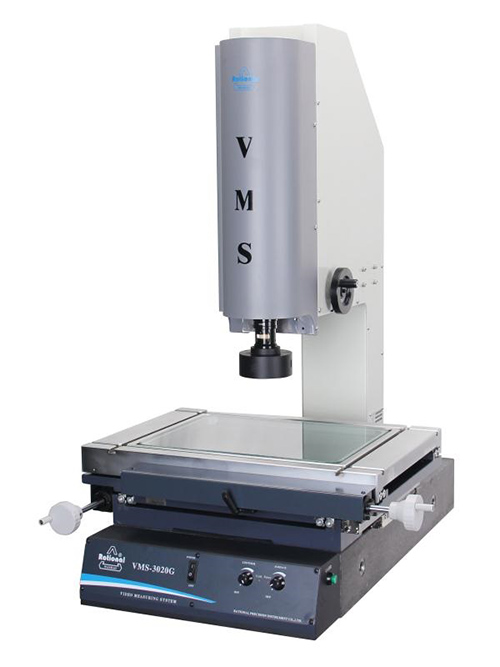

深圳标准影像测量仪可以对二维测量的坐标进行可视化分析处理和检测，也可以使用探针进行三维几何元素测量,也可以用激光位移器测量平面度和高度。应用于各种精密制造业，如手机组件,模具,电子,通信,机械,五金,塑料,仪表,钟表,PCB,LCD等行业。
影像测量仪工作原理：
影像仪是利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。
影像测量仪结构组成：
影像测量仪是一种由高解析度CCD彩色摄像器、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与高精密工作台结构组成的高精度光学影像测量仪设备器。
深圳标准影像测量仪特点：
1、X轴取花岗石横梁为基础，确保机构不会变形及横梁中间不会下垂。
2、X轴直线导轨取上置设计，符合导轨受力原理，具有高精度及运行稳定的特点。
3、X轴花岗石背面*的采用厚钢片锁固，增强X轴的韧性，确保横梁不会折断。
4、Y轴*的硬体封闭环设计，在立柱底部采用钢板连接，是横梁、立柱构成一个整体，确保机构不会变形。
5、Y轴中间传动，X轴的硬体闭环结构，确保运行时不会出现左右偏摆或甩尾的物理现象，精度得到提高。
6、Z轴采用交叉导轨，利用滚珠丝杆传动，运行稳定，确保精度。
7、影像测量软件可自动编程，全自动检测。
