万濠影像测量仪的误差来源

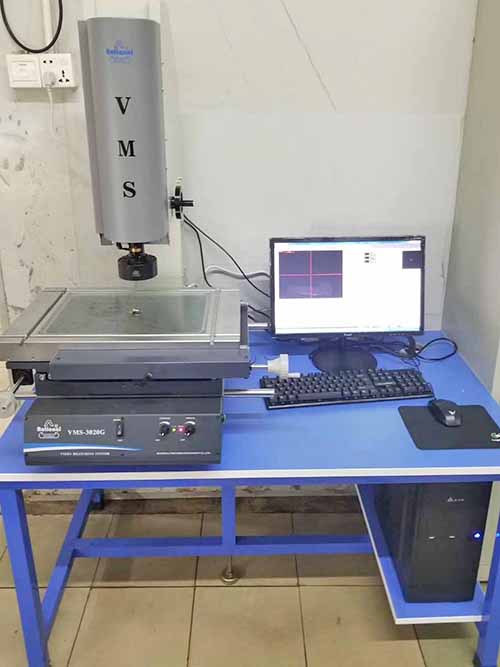

　　万濠影像测量仪都是通过双轴或是二维平面坐标进行测量的，测量的办法是：先调焦、后指向、再读值，最终得到結果。调焦指向借助的是光学显微镜光学元件，读值借助的是尺标即光栅尺系统，假如被检查的物件不可以被合理的照明灯具，出去的测量結果也会发生误差，这一影响是非常直接的。同时环境标准也会对测量的結果造成影响，下边小编汇总多个误差来源：
1)光栅尺计数尺的误差;
2)操作台挪动时具有的平行度、角摆带来的误差;
3)操作台两测量轴垂直角度带了的误差;
4)光学显微镜直线光轴与设备工作台不垂直带了的误差;
5)测量室温度带来的误差;
6)灯源照明灯具标准的转变带来的调焦和指向误差。
在这里几类要素中，前四项误差是硬件配置误差，在仪器设备生产制造环节中早已形成并稳定下来，一般没法更改；温度影响带来的误差，务必通过操纵测量室的温度和等温过程来降低其影响。这类影响，针对测量具备反复图型构造中间的间隔时,只需全部测量过程中照明灯具标准不变，其影响可以忽视，由于每一个反复图型构造都同时在增大或缩小，间隔的测量测算直接清除了影象形变的影响，如测量夹层玻璃尺、网格板刻度间隔，除开这类独特情况外，如测量圆的直径、产品工件的尺寸和总宽，都将带来显著的误差。
最终一项则常被忽略,而在具体测量中，当灯源照明灯具标准发生变化时，直接影响被测部件的灯光效果和影象品质，根本原因是万濠影像测量仪的图象是通过CCD接收，虽然CCD具备自动调节收获的作用，但当色度过大时即丧失调整作用，造成被测产品工件影象在变小，当色度过低时，产品工件影象反倒增大。
万濠影像测量仪的测量误差也许难以避免，但是在正视这些问题，可以将误差变小到忽略不计。
